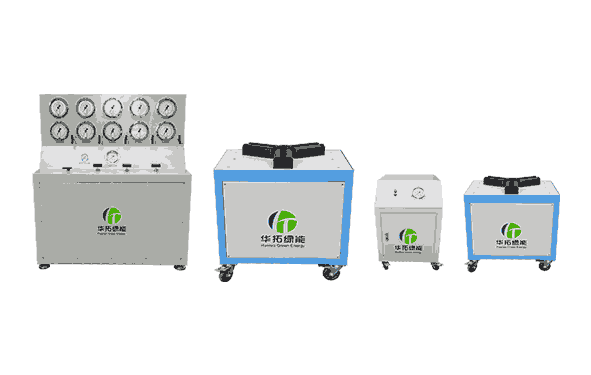

1.   设备概况:

安全阀效验台采用螺纹连接或卡盘压紧被测试安全阀门,以高压氮气瓶中的氮气作为测试压力源,通过气动增压泵,以达到不同压力等级安全阀的校验工作。所有阀门、管件及接头均为不锈钢材质,配备五组试验精密压力表,使检测数据更加精确。配备DN200和DN400安全阀装卡台,满足使用DN400mm通径以下安全阀测试要求。

2.   设备型号: HTLN-AQF-40MPa-I

3.   系统组成

该系统由高压针阀、耐震压力表、精密压力表、高压球阀、高压管路、气动增压泵、封闭机箱等组成。配有常见螺纹形式的安全阀转接工装12个,常见规格法兰形式安全阀压紧工装6个

4.   技术参数:

4.1.   高压安全阀校验台

4.1.1.   检测对象:安全阀;

4.1.2.   试验介质:氮气;

4.1.3.   气源:高压氮气瓶;

4.1.4.   压力表精度:0.4级,共10块精密压力表;

4.1.5.   校验压力表等级:0-1.6MPa、0-4MPa、0-10MPa、0-25MPa、0-60MPa

4.1.6.   测试压力范围:0-40MPa;

4.1.7.   增压方式:气动增压泵;

4.1.8.   驱动气压力:0.1-0.8MPa;

4.2.   DN400装卡台

4.2.1   最大加紧压力:60T;

4.2.2   液压缸最大行程:100mm;

4.2.3   校验安全阀通经:≤DN400mm;

4.3.   DN200装卡台

4.3.1   最大加紧压力:16T;

4.3.2   液压缸最大行程:50mm;

4.3.3   校验安全阀通经:≤DN200mm;

4.4.   电动液压泵

4.4.1   最大工作压力:70MPa;

4.4.2   电压:220V;

4.4.3   功率:750W;

4.4.4   频率:50Hz;

4.4.5   液压油规格:15#液压油
