1.   设备介绍：

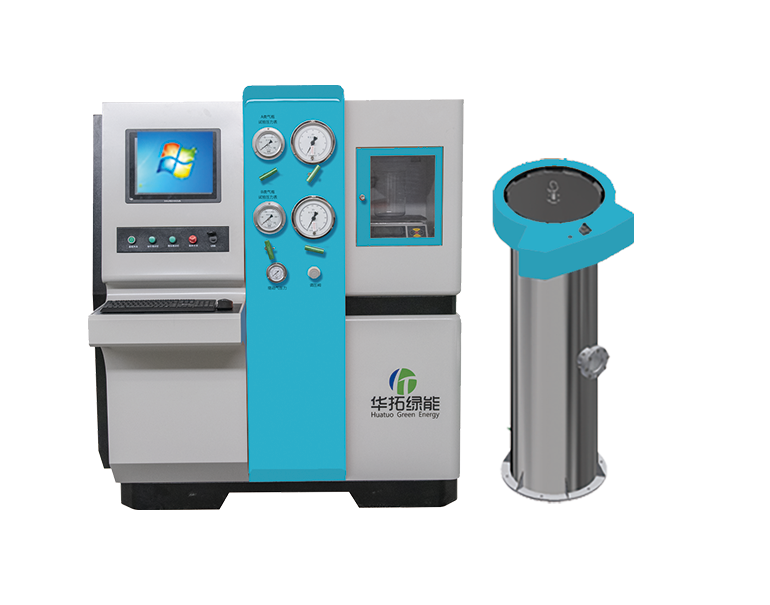

HTLN-SYH-70MPa-I型外侧法水压试验台用于车用压缩氢气纤维全缠绕气瓶外侧法水压试验。该设备采用15寸触控一体机，内置自行研发的PLC控制程序，实现自动化水压试验过程。具备录入被检验气瓶基本信息、实时显示试验压力、试验曲线、自动计算受试瓶容积弹性变形值和容积残余变形率、自动生成试验报告等功能。外形设计美观大方，操作便捷。

外侧法水压试验台具备以下优点：

1.安全性高：采用自主研发设计的发明专利技术，金属结构和气缸组合式密封方式，有效的保障了水套在试验过程中的安全性；

2.智能化程度高：内置多路传感器，通过PLC实现多功能自动化控制，降低操作误差风险，降低工作负荷；

3.品质稳定：内部传感器、仪表、阀门、管路等均采用国内外高品质产品，整体品质优异，故障率低；

4.人机工程：设计过程中充分考虑了人机工程学，操作更加便捷；

5.外形美观：外形设计美观大方，品质得到整体提升。

2.   设备参数：

6.试验介质：水

7.试验压力：0-45MPa

8.水套：2个

9.增压方式：柱塞式液体增压泵

10.驱动力压力:0.6-0.8MPa

11.压力传感器精度：±0.25%FS

12.精密压力表精度等级：0.4级（Psi、MPa双读值）

13.工作压力表精度等级：1.6级

14.电子秤：量程6kg，精度0.2g

15.电压：220V，功率：50w

16.水套适用气瓶尺寸：气瓶长度600~1800mm   直径：Φ200~325mm

17.水套盖压紧方式：气缸旋转，楔形压紧
